產品概述

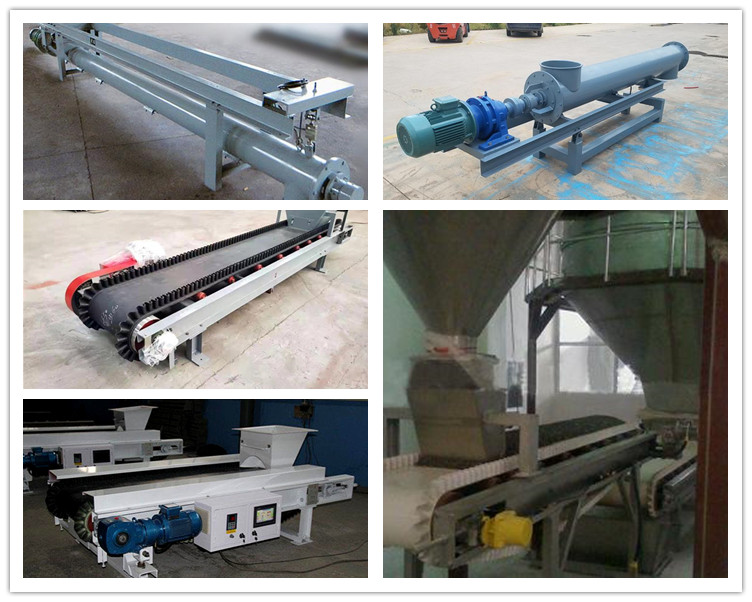

XD-JSP型集散式皮帶秤配料系統,主要由稱重給料機、電氣控制系統和計算機管理系統三部分組成。融合了自動控制技術、計算機技術和通訊技術為一體的具有國內高水準的工業自動化集散式配科控制系統。它具有技術成熟、功能完備、應用靈活、運行可靠等優點。系統廣泛應用于冶金、化工、輕工、食品、焦化、燒結、化肥、水泥等工藝現場。

工作原理

當物料經過稱重給料機時,其重量信號和速度信號被送入稱重控制儀表,經過稱重控制儀表處理運算顯示出瞬時流量和累重:智能PD控制系統根據瞬時流量和外部設定流量運算出控制電流（4-20mA DC）給變頻控制器,變頻控制器根據電流信號調節電機的轉速,從而調節皮帶的運行速度,達到穩定控制輸送物料的日的。

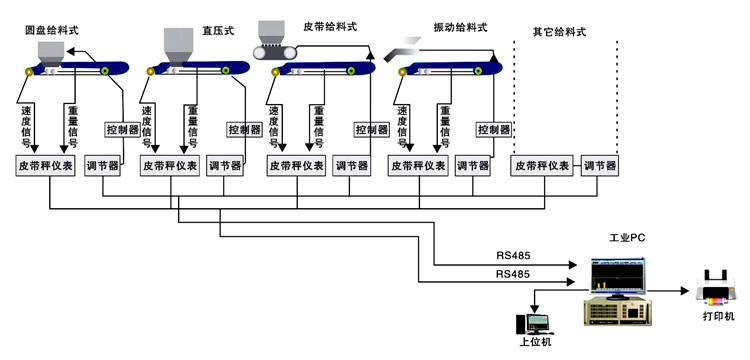

上位機通過RS485通訊接口與稱重控制儀表進行通訊,可把各配料秤的沒定流量下達到對應的稱重控制儀表內,同時可把稱重控制儀表內部的累重和流量入計算內進行數據處理、顯示、報表等;另外上位機通過RS-232或RS-485通訊接口與PLC控制器進行通訊,讀取并顯示出稱重給科機的運行狀態、報警故障信號等,同時可通過PLC控制各皮帶配料秤的啟動和停止運行。

功能特點

l 稱重給料機具有高精度的計量性能為系統提供準確、穩定的基礎數據;

l 儀表功能:自動校準自動調零自動調間隔自動診斷故障停電數據保持;

l 智能單回路調節器具有PD多種算法,并可實現手動自動無擾切換;

l 單機啟停、順序啟停、料頭料尾對齊,上下級設備的連鎖、解鎖;

l 根據不同現場或同一現場的不同的給料方式,如:圓盤給料機、振動給料機、皮帶給料機和螺旋給料機等采取相應的控制辦法；

l 單合設定單臺下料量和按比例設定配比量;

l 本地/遠程設定值輸入功能;

l 可選的系統報警裝置使您及時發現和排除堵料、斷料、過載和皮帶跑偏等故障;

l 可選的開環或閉環控制功能,可以實現系統的智能控制；
